Este foi um pequeno pedido de fornecimento para usinar um conjunto de eixo de engrenagem helicoidal personalizado usado em um sistema de transmissão industrial.
O conjunto compreende um eixo de engrenagem de liga de aço e um acoplamento flexível. É usado em equipamentos que requerem transmissão de torque estável, cargas elevadas e operação confiável a longo prazo.

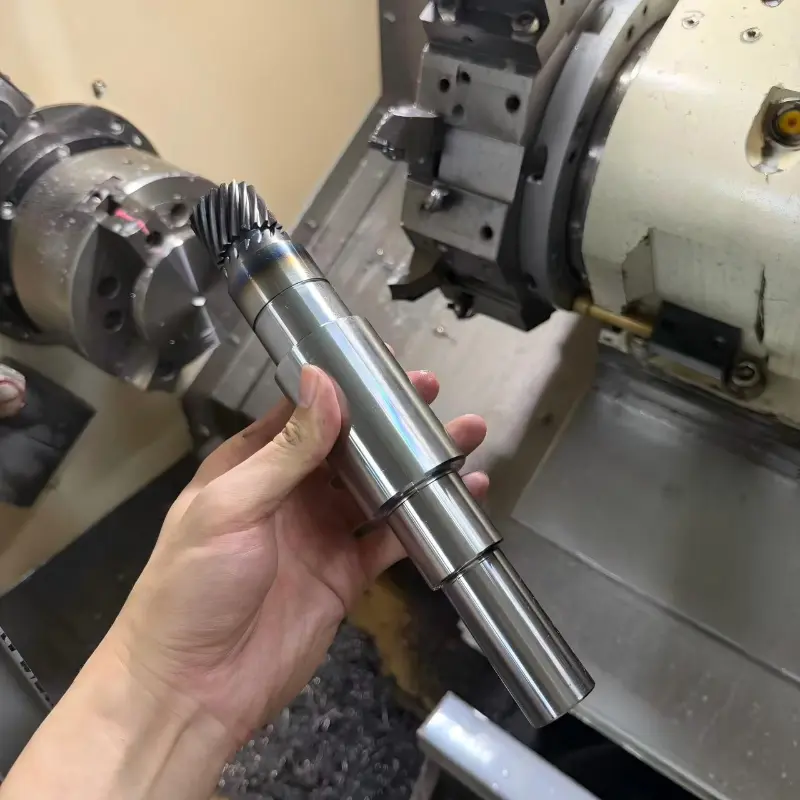

O eixo foi feito de liga de aço com boa temperabilidade e propriedades mecânicas.
O tratamento térmico foi feito para melhorar a dureza e a resistência do eixo, bem como a resistência ao desgaste e o desempenho ao impacto sob condições operacionais.
No caso de componentes para transmissão, limitar as alterações dimensionais após o tratamento térmico desempenha um papel importante. Consequentemente, as áreas dos assentos dos rolamentos foram usinadas após tratamento térmico para garantir a precisão final e o ajuste da montagem.
O processo de fabricação completo incluiu:
Torneamento CNCpara recursos de eixo
Usinagem de engrenagens helicoidais
Tratamento térmico
Acabamento de precisão dos assentos dos rolamentos
Montagem com acoplamento flexível
Foi realizado um processo de usinagem após tratamento térmico para corrigir possíveis deformações e garantir o nível de tolerância necessário para a instalação do rolamento.
Engrenagem de dentes retos de estilo antigo, mas um design de engrenagem helicoidal proporciona um engate muito mais suave, de modo que amortece efetivamente a vibração e proporciona uma melhor transmissão.

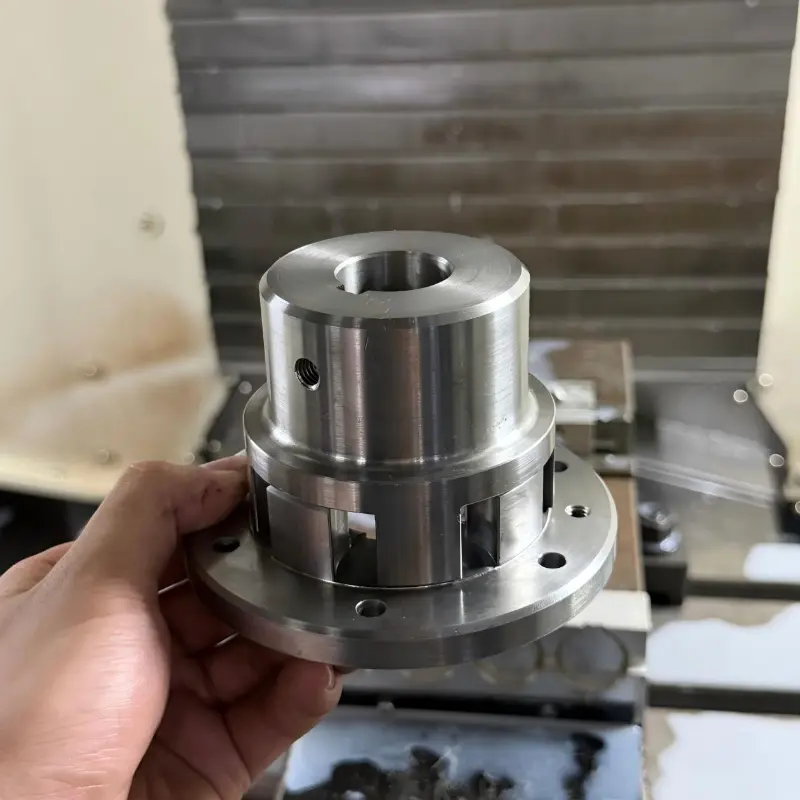

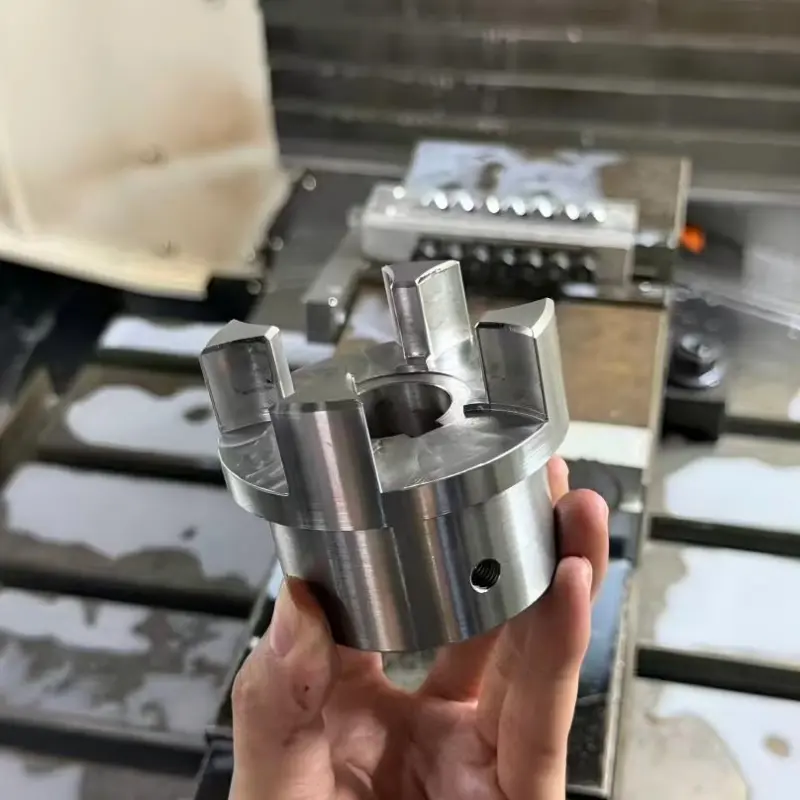

O acoplamento flexível absorve parte do impulso e da vibração durante a operação, permitindo um conjunto de eixo de engrenagem mais apropriado para ser utilizado em equipamentos industriais de serviço contínuo.
Esta solução de eixo de engrenagem em liga é, portanto, amplamente adotada em:
Caixas de engrenagens industriais
Sistemas de transmissão para serviços pesados
Equipamento de automação
Máquinas que exigem transmissão de torque estável
Como um fabricante experiente de eixos de engrenagens helicoidais, a BestPro Precision Manufacturing oferece fabricação personalizada com base em desenhos, amostras ou requisitos técnicos.
Abrangendo usinagem CNC, controle de processos de tratamento térmico e acabamento e capacidade de inspeção, auxiliamos os clientes na fabricação confiável de componentes de transmissão para pequenos lotes e projetos de produção.
-
