Eixos de engrenagem personalizados

BestPro, um fornecedor profissional de usinagem CNC na China, fabrica engrenagens, eixos, eixos estriados e peças combinadas de eixos de engrenagem personalizados para uso industrial equipamentos, sistemas automotivos, máquinas de automação e aplicações de energia. Tudo é usinado para o cliente desde desenho e tolerância, acabamento superficial ou requisitos de suporte de carga.

Engenharia e Manufatura

Pequenos lotes / Protótipos: todos fresados ​​e torneados em CNC; além de processo de fresagem ou modelagem
Volume médio/alto: para peças forjadas e acabamento CNC para maior resistência e estabilidade dimensional
O material, o tratamento térmico e a rota de usinagem dependem da posição da engrenagem/eixo e da carga de aplicação.

Aplicativos

Máquinas-ferramentas: engrenagens de dentes retos/helicoidais, eixos de transmissão, eixos de acoplamento
Automotivo e EV: engrenagens, estrias, eixos de entrada/saída
Agricultura e off road: engrenagens cônicas, eixos de transferência de força
Automação e robótica: engrenagens de módulos pequenos, eixos estriados de precisão
Energia e bombas: acionamentos de bombas, eixos de torque, conexões estriadas

Requisitos Mecânicos

Engrenagens de alta velocidade: gradiente de dureza, baixo ruído
Eixos para cargas pesadas: resistência à fadiga torcional
Ambiente agressivo: aço inoxidável ou superfícies tratadas

Lista de materiais/tratamento de superfície/posição

Rota de Fabricação

Pequena Quantidade/Protótipo

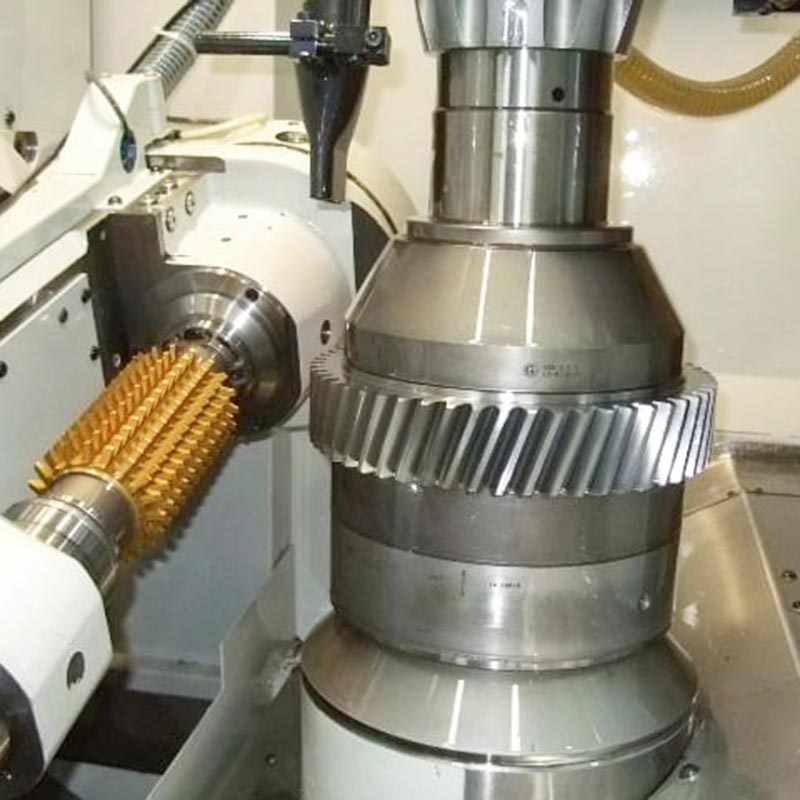

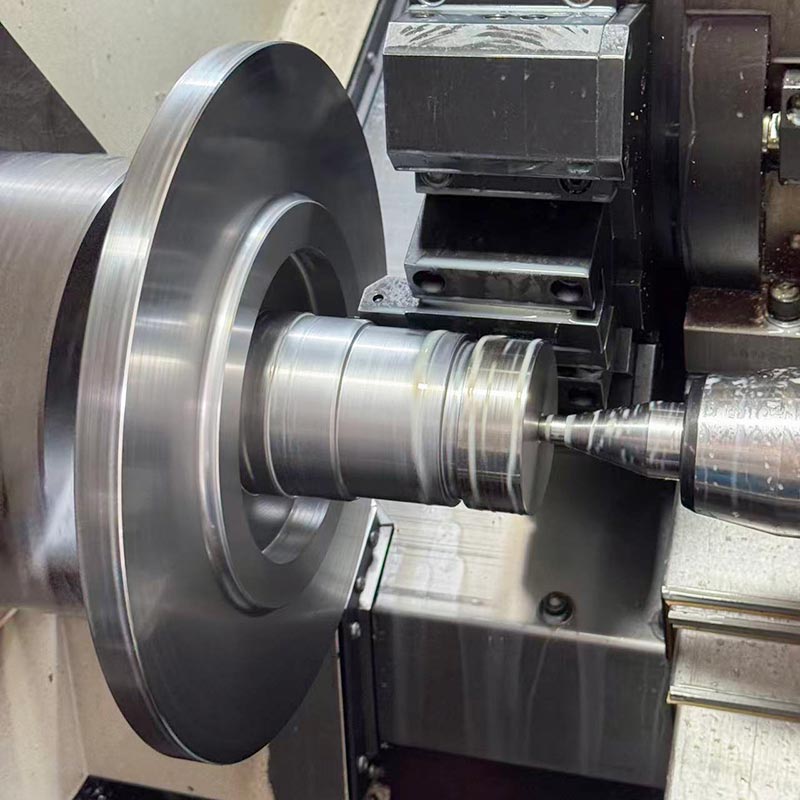

Totalmente usinado com tecnologia CNC: torneamento, fresamento e fresagem/modelagem.
Útil para verificar a geometria das engrenagens e centralizar os eixos.
Após tratamento térmico e retificação, os eixos de engrenagem personalizados apresentam boa estabilidade dimensional.

Volume médio a alto

Blanks forjados + acabamento CNC para maior resistência e resistência à fadiga
Blanks fundidos + acabamento CNC de formas grandes ou complexas
Peças de precisão pequenas e de alto volume da MIM
A escolha dos processos é baseada na geometria e forma, utilização.

Requisitos de engenharia

Precisão das engrenagens: passo, avanço e ângulo de hélice influenciam o ruído e a eficiência.
Excentricidade e concentricidade: Importante para rolamentos e distribuição de carga
Precisão de ranhura/chaveta: transmissão de torque estável
Distribuição da dureza da camada superficial: a face dentada é dura enquanto a parte central é tenaz.
Estabilidade após tratamento térmico: a deformação é mantida ao mínimo e a alteração no tamanho permanece controlável.

Exemplo de caso

Um eixo de motor Poclain MS11 de grau de material 42CrMo fraturou na transição estriada em aplicação onde cíclico torque foi aplicado. O material foi atualizado pela BestPro para 17CrNiMo6, cimentado plano e redondo com endurecimento. A peça foi fabricada como um eixo de engrenagem usinado CNC independente. Não há mais rachaduras vistas depois do primeiro testes de campo - o cliente reordenou 100 unidades.

Próxima etapa

Envie seus desenhos ou especificações para eixos de engrenagem personalizados. Nossos engenheiros revisarão as escolhas de materiais, tratamento térmico e caminho de usinagem para atender às suas necessidades de aplicação e tolerância.
